در این مطلب قصد داریم در مورد فن فوروارد به اختصار توضیح دهیم:

با داشتن یک فن فوروارد (تیغه های خمیده به جلو) ، هوای معین با کمترین حجم ساخت ممکن جا به جا می شود. فن فوروارد تقریباً صرفاً انرژی جنبشی تولید می کند ، که این امر به فشار استاتیک در محفظه فن فوروارد تبدیل می شود. پروانه خمیده به جلو ، فشار معینی را در حدود نیمی از سرعت دور محور چرخ خمیده به عقب تولید می کند و بنابراین بسیار ساکت تر است. تعداد بیشتر تیغه ها باعث ایجاد طیف / نویز فرکانس گسترده تر می شود. در محدوده کاربرد عادی ، منحنی مشخصه فشار کل برای نوع پروانه خمیده رو به جلو صاف است. در سرعت چرخش ثابت ، میزان نیروی چرخ های خمیده به جلو با سرعت جریان صدا به تدریج بالا می رود.

نتیجه گیری: فن فوروارد 10 تا 25 درصد کوچکتر از یک فن بکوارد است ، به دلیل سرعت کمتر از سطح سر و صدای کمتری برخوردار است ، اما به ورودی کمی بیشتر احتیاج دارد.

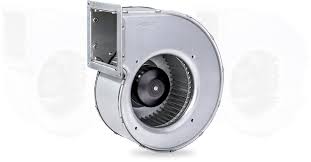

طرح  فن فوروارد

فن فوروارد با موتورهای خارج از جریان هوایی برای طیف گسترده ای از فشار متوسط ??عمومی و کاربردهای مجرایی مناسب هستند. در حالی که پروانه های چند پره برای هوای پاک وجود دارد ، دمای آن می تواند نسبتاً زیاد باشد زیرا موتور خود در شرایط محیط قرار دارد.

بدون محدودیتی در اندازه موتور ، عملکرد فن فوروارد می تواند برای ابعاد پروانه مشخص باشد.

کنترل سرعت فن فوروارد توسط درایو با فرکانس متغیر امکان پذیر است ، اما به طور کلی با تغییر ولتاژ امکان پذیر نیست. نتیجه معمول تلاش برای تغییر ولتاژ ، کنترل غیر خطی ، سرعت وابسته به فشار و گرمای بیش از حد موتور فن فوروارد است. برخی از مدل ها برای جلوگیری از گرمای بیش از حد موتور ، نیاز به حداقل فشار / حداکثر سرعت جریان سیستم دارند.





کاربرد فن فوروارد:

سیستم های استخراج هوا ، فیلتر هوا ، کنترل بخار گرم ، محیط اتاق ها ، تجهیزات فوق صوتی ، تجهیزات چاپ و خشک کردن ، تهویه محفظه الکترونیکی.

فن فوروارد حجم کمتری دارند و برای یک ظرفیت مشخص نیاز به فضای کمتری دارند. فن فوروارد همچنین با سرعت و کارایی بالاتری نسبت به فن بکوارد کار می کنند.

فن های بکوارد مانند فن فوروارد هستند ، به جز این که طرف محدب باله با جهت چرخش روبرو است.

باله ها ، در هر فن حدود 16 عدد ، معمولاً سنگین و بلند هستند و با نوک هایی به موازات شافت ، جهت دار هستند. هوا به صورت محوری وارد پنکه می شود و به صورت شعاعی تخلیه می شود.

فن های منحنی عقب دارای ظرفیت های کمتری نسبت به فن فوروارد هستند. فن فوروارد ساکت ، بسیار کارآمد هستند و به سریعترین سرعت همه فنها می رسند.

فن فوروارد برای شرکت هایی که به دنبال فن هستند ایده آل هستند که می توانند جریان هوای متوسط ??تا زیاد را در امکانات خود تحویل دهند. فن فوروارد اغلب بیشتر از فن گریز از مرکز خمیده به عقب لرزانند و از نظر ساختاری قوی نیستند. فن فوروارد مقرون به صرفه تر از فن سانتریفوژ خمیده به عقب هستند ، اما ، در صنایع مانند صنایع دارویی محبوب هستند.
